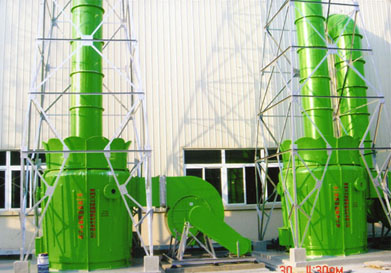

本設備適應于高層建筑屋面上安裝，并且由于采用的風機轉速低，因此噪聲小、耗電少、設備阻力低。它具有外形美觀，結構緊湊、占地面積小、耐腐蝕、耐老化性能好、重量輕，便于安裝、運輸、管理、維修等特點。



       本公司生產的BSG-2型玻璃鋼酸霧凈化塔，是凈化工工業生產中生產的氯化氫氣體（HCl）、氟化氫氣體（HF）、氨氣（NH3）、硫酸霧（H2SO4）、鉻酸霧（CrO3）、氰氫酸氣體（HCN）、堿蒸氣（NaOH）、硫化氫氣體（H2S）、福爾馬林（HCHO）、低濃度的氮氧化物（NOx）廢氣等水溶性氣體。該系列酸霧凈化塔外形美觀、結構緊湊、耐腐蝕、抗老化、強度高、凈化效率高、阻力小、能耗低、安裝維護管理方便，是當前國內較理想的凈化設備。

       1、凈化塔內外筒夾套組成勻壓室。并且形成內外兩套處理器。

       2、外層采用兩道不等速迂回式噴霧處理。內層兩道噴霧處理。

       3、采用最新穎的花片球式填料組成的填料層

      根據酸霧凈化塔各部件的工作環境，分別選用了耐堿性能好和結構強度高的樹脂，外表采用防水、防老化性能好的膠衣樹脂。為增加塔體強度，塔體外殼采用了若干縱向加強筋，并根據各種型號的體型大小分別采用了圓筒形雙筒體分段結構。因凈化塔長期工作在酸堿性腐蝕氣體的環境中，除承受塔體自身壓力及溶液壓力外，還要承受工作時的風壓（風機全壓在200-205mmH2O），要求全部玻璃鋼制件即要有良好的耐腐蝕性能，又要保持較高的抗拉、抗壓強度。因此，我廠在充分考慮和排除了強腐蝕下的強度折減系數及手糊成型工藝的離散性因素后，針對塔型結構和使用環境特點，按最惡劣的工作環境下，整個玻璃鋼部件仍保持富裕的儲備強度。

      適用范圍： 該系列凈化塔適用于在常溫下對鹽酸霧、硫酸霧、氯化氫、氟化氫、硫化氫、氰化氫、堿蒸汽、鉻酸霧等酸性氣體的凈化處理。

      鹽酸霧/(HCl/)、硫酸霧/(H2SO4/)與氫氧化鈉/(NaOH/)中和反應方程式:

             HCl+NaOH=NaCl+H2O	                   H2SO4+2NaOH=Na2SO4+2H2O

       我公司目前生產的型號有1.5型、3型、5型、7.5型、10型、12.5型、15型、17.5型、20型、25型、30型、35型、40型、45型、50型14種規格。

       凈化塔的材質有玻璃鋼材質，PVC/FRP復合材質，一般為玻璃鋼材質。根據不同工況選用不同材質，材料如下：

       玻璃鋼材質：適用于150℃以內的酸性廢氣、堿性廢氣及少量有機廢氣。

       PVC/FRP復合材質：適用于60℃以內的酸、堿性廢氣。

       PP材質：適用于80℃以內的酸、堿性廢氣及有機廢氣。

       高濃度、高溫度廢氣需根據現場工況定制解決方案。

       設備選型需知:

       1、選定設備時，所需凈化空間的排風量必須和設備處理風量及廢氣的初始濃度相符，否則達不到排風凈化環境的要求。

       2、我公司生產的玻璃鋼凈化塔耐一般酸堿介質，如用戶有特殊要求，應在訂貨時注明，我公司可特殊加工；用戶需提供廢氣的成份、廢氣中每種成份的最高濃度、廢氣的最高溫度、廢氣每小時的排風量及排風方式。

       3、訂貨時必須注明風機進、出口方向，出風口角度，供水管及排污管位置，以滿足設計及安裝需要。

       4、酸霧凈化塔前后管道，如用戶需要玻璃鋼管道者，須另行訂貨。非標準管道可根據設計圖紙代加工，本公司實行優惠供應。

       5、我公司代為用戶辦理包裝托運，（包裝材料及運費由用戶自理）。

       6、酸霧凈化塔設備可用戶自行安裝，我公司免費為用戶提供酸霧凈化塔安裝圖紙及電話技術支持，也可為用戶提供有償現場技術指導安裝。

       我公司生產的BSG-2型酸霧凈化設備主體保修期為壹年。保修期內因設備原因出現的損壞，我廠負責免費維修。與凈化塔配套的玻璃鋼風機及管道保修期為半年。

       酸霧廢氣由風機壓入凈化塔內外筒夾套組成的勻壓室，經過不等速迂回式的二道噴霧處理，進入凈化塔內筒 處理器，廢氣穿過由最新穎的花片球式填料組成的填料層，再經過二道噴霧處理，使氣液兩相充分接觸發生吸收 中和反應。經處理后的廢氣再經過脫液器脫液處理，然后排入大氣。凈化后的酸霧尾氣符合《大氣污染綜合排放 標準》GB16297-1996表2的規定。

注：1.表中風機型號規格僅供選用參考，如風機全壓不能滿足系統風道阻力，則另行選配。1.5型-12.5型表中為選配90°風機；15型-50型選配180°風機。表中為選 配90°風機：15型-50型選擇跑180°風機。

       2.表中水泵型號、規格是按凈化塔最佳氣水比選配的，設計時亦可選配與本表相同性能參數、型號的耐腐蝕泵。

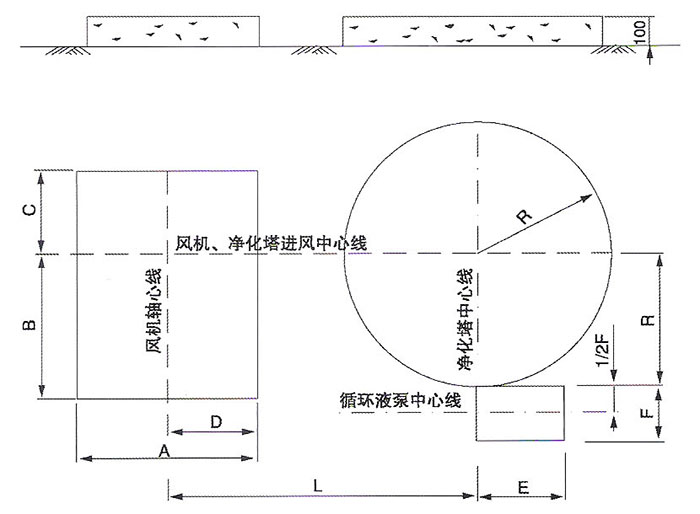

注：本圖為配套右轉鳳機基礎圖，如選用需為左轉風機，則風機、水泵、位置應旋轉180° ,尺寸不變

      1、本設備宜安裝在高出地面100mm以上的混凝土基礎上，水泵，風機和塔安裝在同一平面上，混凝土表面水平誤差≤2mm。

      2、運輸安裝時要注意保護，不得破損機體及部件。

      3、本設備出廠時，本公司根據具體情況，采用分段包裝運輸，由本公司派人員到現場安裝調試，也可整體安裝，現場直接吊裝到位。

      4、本設備安裝和工作在室外的，冬季應對底部水箱部位注意防凍，嚴寒地區要考慮適當加溫保護。

      5、本設備底部水池有液位標記，使用前務必按液位標記注吸收液。靜液面高度為加液箱內的一半水位。使用過程中應每天檢查并注意補充吸收液。

      6、水泵使用前必須先加中和液，不得無液空轉，造成水泵損壞。使用時應先開循環水泵2－3分鐘，再開引風機，停機時，應先停引風機1－2分鐘后，再停循環水泵，使用方應嚴格按此規定操作，如果使用不當造成水泵損壞，制作方不負任何責任，所有損失由使用方負責。

     7、通風機采用后置吸入或前吹式，通風前應檢查管道是否連接好，調節閥應先打開，管道內無異物方可運行。

     8、定期檢查，應根據使用情況定期檢查塔體底部水箱內液體酸堿性濃度及排氣口氣體凈化程度，超過標準時，應更換底部水池中的吸收液。

     9、使用堿液作吸收液時，堿液應選用液堿（NaOH）加水配制液體，濃度控制在5%-6%之間，設備運行一段時間，酸堿中和產生的鹽類，超過一定濃度易發生結晶，堵塞噴頭及填料并損壞水泵的水封及葉輪，鹽類濃度超過33%時應及時排放，并加入新的堿液才可繼續使用。

    10、本設備半年應做一次檢修，檢查盤狀噴淋管和填料的填塞情況，并對其進行清洗。

    11、選定設備時，所需凈化空間的排風量必須和設備處理風量相符，負責達不到排風凈化環境的要求。

    12、使用方，應建立嚴格的設備運行操作日制，每天必須有專職人員負責檢查，設備運行情況還有詳細的交接班記錄，并把液體的濃度變化和配液，加液過程每日作記錄，以便設備出現故障時能及時查明原因，如使用方無工作日制，我方將無法判斷設備故障的原因是否為操作不當，所以我方將不承擔有關責任，所有損失由使用方承擔。
